熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。

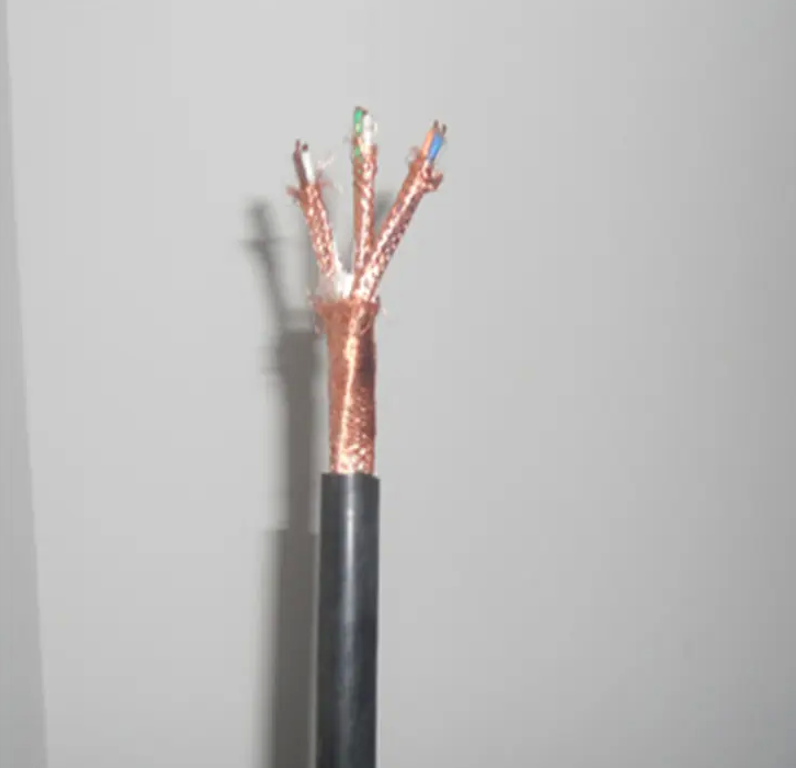

KX-FPFP 補償導線
熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
產品標準：采用GB/T4989-94及JB/T7495-94等標準。
(3) 較小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
| 型號 | 名稱 |
| KX-FF | 氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜 |
| KX-FPF | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜 |
| KX-FPFP | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜 |
| KX-FFP | 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜 |
| KXS-FF | 氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜 |
| KXS-FPF | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜 |
| KXS-FPFP | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜 |
| KXS-FFP | 氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜 |
| KX-FP3F | 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜 |
| KX-FP3FP3 | 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜 |
| KX-FFP3 | 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜 |
| KXS-FP3F | 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜 |
| KXS-FFP3 | 氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜 |
| KXS-FP3FP3 | 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜 |
注：1、其它補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的第一項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。 四、耐高溫補償導線型號結構
| 項目 | 代號 | 說明 | |
| 型號 | SC KCA、KCB KX EX JX TX NC | 配用S分度號熱電偶的補償型補償線纜 配用K分度號熱電偶的補償型補償線纜 配用K分度號熱電偶的延伸型補償線纜 配用E分度號熱電偶的延伸型補償線纜 配用J分度號熱電偶的延伸型補償線纜 配用T分度號熱電偶的延伸型補償線纜 配用N分度號熱電偶的補償型補償線纜 | |
| 分類和精度 | 使用分類 | G H | 一般溫度使用（不超過105℃） 高溫使用 |
| 精度 | S | 熱電動勢允差為普通級可省略 熱電動勢允差為精密級 | |
| 耐熱等級 | 105 | ***高使用溫度為70℃ 可省略 ***高使用溫度為105℃ | |
| 絕緣材料 | V | 聚氯乙烯 | |
| 屏蔽材料 | P P1 P2 P3（PL） | 無屏蔽可省略 銅絲編織屏蔽 鍍錫絲編織屏蔽 銅帶繞包屏蔽 鋁/塑復合帶繞包屏蔽 | |
| 護套材料 | V | 聚氯乙烯 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝 | |
| 導體種類 | A R | 單股導體 多股導體 | |
| 規格 | 補償導線填寫：2×導體截面（2×S） 補償電纜填寫：芯數× （2× 導體截面）（N× 2× S） N：1、2、3、4、5、6、7、8、9、10、12、14、16、19 S：0.5、1.0、1.5、2.5（m㎡） | ||
注：要求阻燃應在型前加ZR；本安電路用應在型號前加IA
舉例：配用E分度號一般精密級耐溫200℃補償型多股1.0m㎡截面鋁復合帶分對屏蔽的五對熱電偶補償電纜表示為：EX-HS200-FP3F-R 5×（2×1.0）
耐高溫補償導線技術參數
①絕緣層顏色
| 補償導線 | 補償導線合金絲 | 補償導線絕緣層顏色 | 配用熱電偶分度號 | ||
| 正極 | 負極 | 正極 | 負極 | ||
| SC | SPC（銅） | SNC（銅鎳） | 紅 | 綠 | S（鉑銠10-鉑） |
| KCA | KCA（鐵） | KNA（銅鎳） | 紅 | 藍 | K（鎳鉻-鎳硅） |
| KCB | KCB（銅） | KNB（銅鎳） | 紅 | 藍 | K（鎳鉻-鎳硅） |
| KX | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 | K（鎳鉻-鎳硅） |
| EX | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 | E（鎳鉻-銅鎳） |
| JX | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 | J（鐵-銅鎳） |
| TX | TPX（銅） | TNX（銅鎳） | 紅 | 白 | T（銅-銅鎳） |
| NC | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
注:補償導線型號第一個字母與熱電偶的分度號對應,第二個字母中“X"表示延伸型補償導線（與熱電偶材料相同）,“C"表示補償型補償導線
②分類及護層顏色
| 使用分類 | 精度等級標志 | 護套顏色 | |||
| 普通級 | 精密級 | 普通級 | 精度級 | 本安電纜 | |
| 一般用 | 省略 | S | 黑色 | 灰色 | 藍色 |
| 耐熱用 | 省略 | S | 黑色 | 黃色 | 藍色 |
③熱電動式及允差
| 型號 | SC或RC | KCA，KX | NC，NX | EX | JX | TX |
| 熱電動勢mv | 1.440 | 8.137 | 5.912 | 13.419 | 10.777 | 9.286 |
| 普通級允差uv | ±60 | ±100 | ±100 | ±200 | ±140 | ±90 |
| 精密級允差uv | ±60 | ±60 | ±120 | ±85 | ±48 |
④線芯結構及標稱截面
| 導體標稱截面m㎡ | 導體結構 | |
| 單股線芯（A類） | 多股線芯（R類） | |
| 0.5 | 1/0.8 | 7/0.3 |
| 1.0 | 1/1.13 | 7/0.43 |
| 1.5 | 1/1.37 | 7/0.52 |
| 2.5 | 1/1.76 | 19/0.41 |
⑤其他指標
1.絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的絕緣
2.絕緣層及護套機械性能:絕緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
⑥補償導線及補償電纜外形尺寸和計算重量
